Oleh Syahmi Hassan –
Panel dinding kotak kayu merupakan sistem organisasi modular yang diperbuat daripada panel kotak buah kayu dan aksesori bercetak 3D yang direka khas.
Projek ini memenuhi keperluan golongan muda yang inginkan ruang simpanan peribadi, ekspresi kreatif dan hubungan yang lebih erat dengan persekitaran mereka.
Menggunakan bahan mudah diperoleh seperti kotak kayu terpakai dan komponen bercetak 3D secara tempatan, panel ini mudah dibina, fleksibel disusun dan berasaskan prinsip kelestarian.
Sama ada digantung secara tunggal atau berkumpulan, panel ini mencipta permukaan ceria untuk menggantung, menyimpan atau mempamerkan barangan harian.
Cangkuk bercetak dan aksesori masa depan menjadikannya boleh disesuaikan mengikut keperluan dan gaya pengguna.

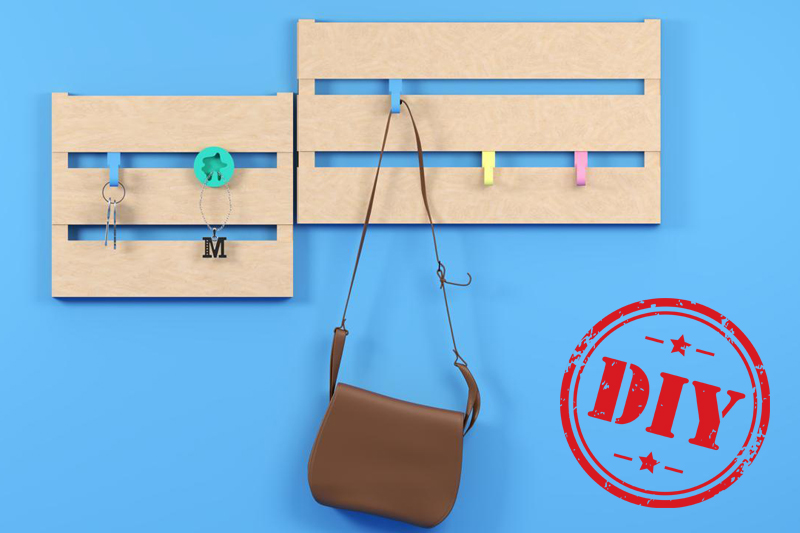

Projek ini menggabungkan bahan tradisional dengan teknologi digital untuk memberdayakan generasi muda dalam mereka bentuk ruang yang mencerminkan identiti dan gaya hidup mereka. (Gambar 1)
Bahan-bahan yang diperlukan:-
• Kotak kayu
• Pensel
• Pembaris atau pita pengukur
• Gergaji jalur (atau gergaji kayu sesuai)
• Kertas pasir P100 dan P320
• Gam kayu
• 1× Papan pain 6x1200x600mm
• 1× Blok sudut 20×20×1000mm
• Pencetak 3D (filamen PLA atau PETG)
• 1× Cangkuk Bulat Bercetak 3D (8.32g filamen setiap satu)

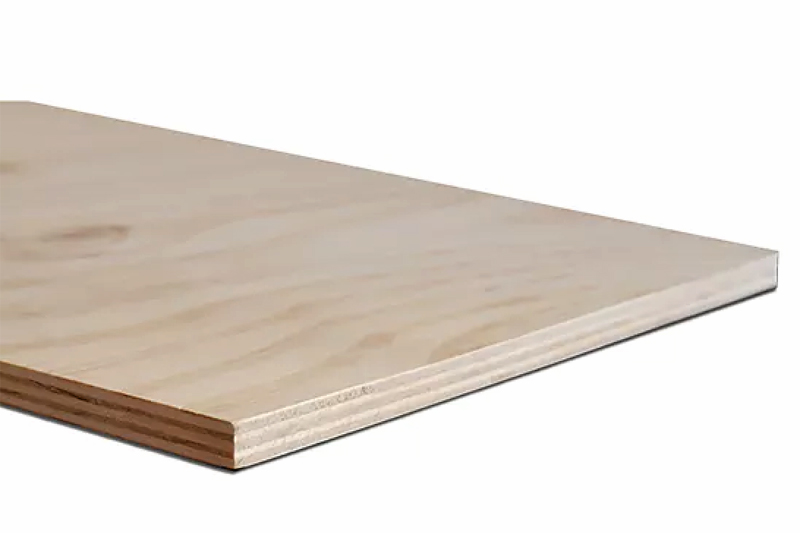

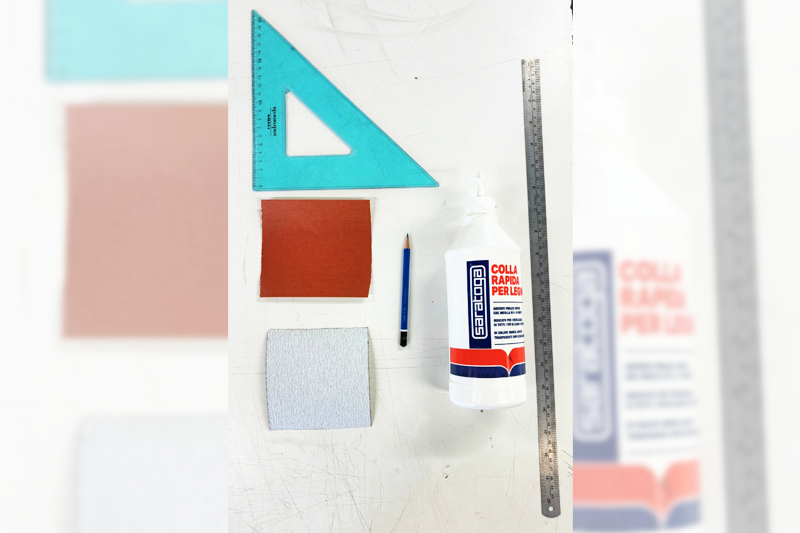

• 1× Cangkuk J Bercetak 3D (6.6g filamen setiap satu) (Gambar 2 & 3)
PERSIAPAN SEBELUM PEMBINAAN
Awda boleh menggunakan semula panel sisi daripada kotak kayu lama atau bina baharu sepenuhnya.

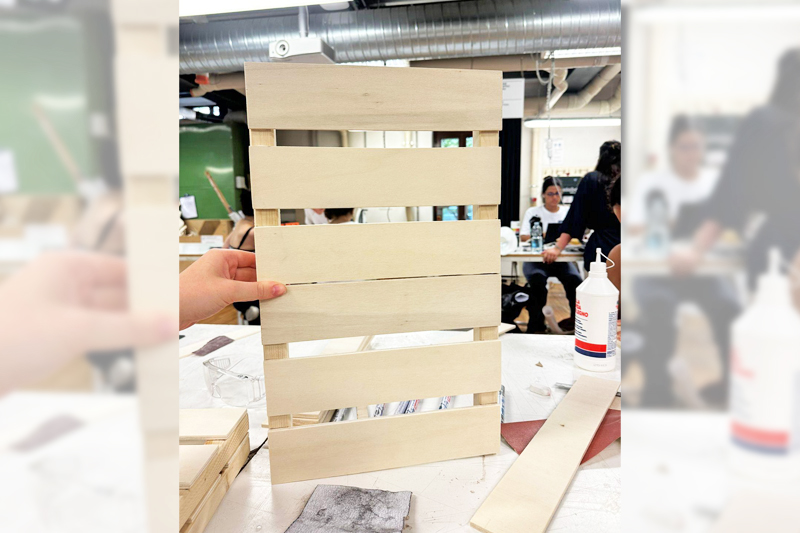

Jika menggunakan kotak kayu lama, tanggalkan panel sisi dalam keadaan baik untuk digunakan sebagai panel dinding. (Gambar 4)
Jika membina baharu, tentukan saiz panel (pendek/panjang) dan jumlah yang ingin dihasilkan berdasarkan ruang dan keperluan awda.
Setiap panel memerlukan tiga bilah mendatar (pendek atau panjang) dan dua penyokong menegak (blok sudut).
POTONG DAN KEMAS SEMUA KOMPONEN
Tandakan ukuran menggunakan pita pengukur dan pensel:
• 3× bilah pendek: 300 × 70 mm (setiap panel)
• 3× bilah panjang: 450 × 70 mm (setiap panel)
• 2× penyokong menegak: 250 mm setiap satu (setiap panel)

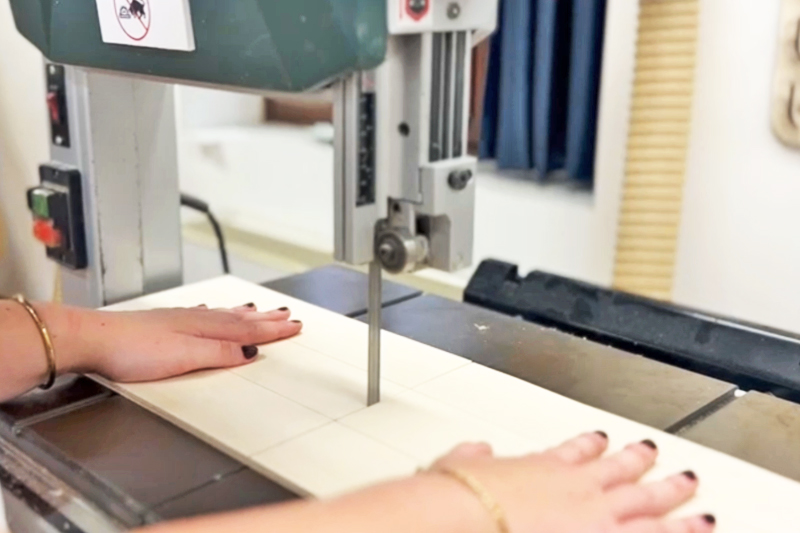

Potong semua komponen dengan teliti menggunakan gergaji jalur atau tangan, kemudian gosok bahagian tepi menggunakan kertas pasir kasar (P100) dan halus (P320) untuk kemasan yang licin dan mudah dipasang. (Gambar 5, 6 & 7)
PASANG PANEL KAYU
Letakkan dua penyokong menegak secara rata, selari dengan panjang bilah yang dipilih (300 mm atau 450 mm).
Letakkan satu bilah di atas penyokong dan tandakan kedudukan. Dari tanda itu, ukur ke bawah 30 mm dan tandakan dua kali lagi untuk meletakkan tiga bilah kesemuanya.
Sapukan gam kayu di hujung bilah dan tekan kuat pada penyokong di kedudukan bertanda.

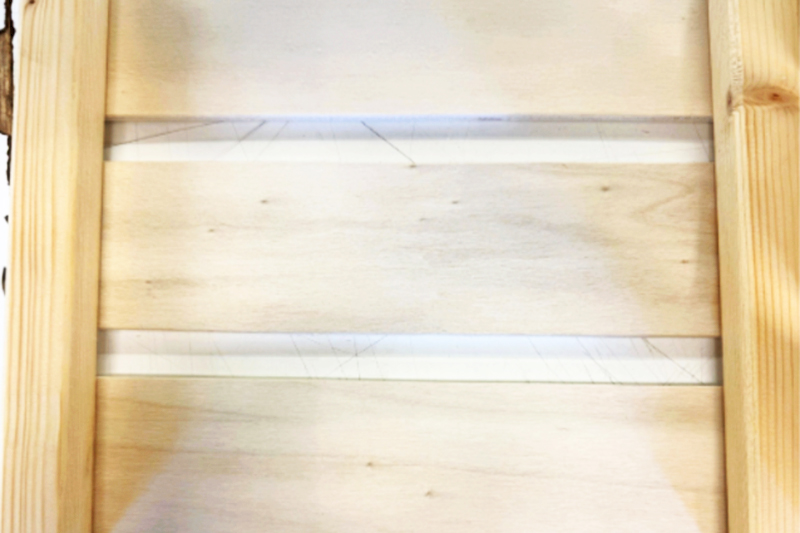

Biarkan kering selama 15 minit di bawah tekanan ringan. (Gambar 8 & 9)
CETAK FAIL 3D UNTUK CANGKUK
Muat turun fail STL bagi dua jenis cangkuk yang direka untuk panel ini:

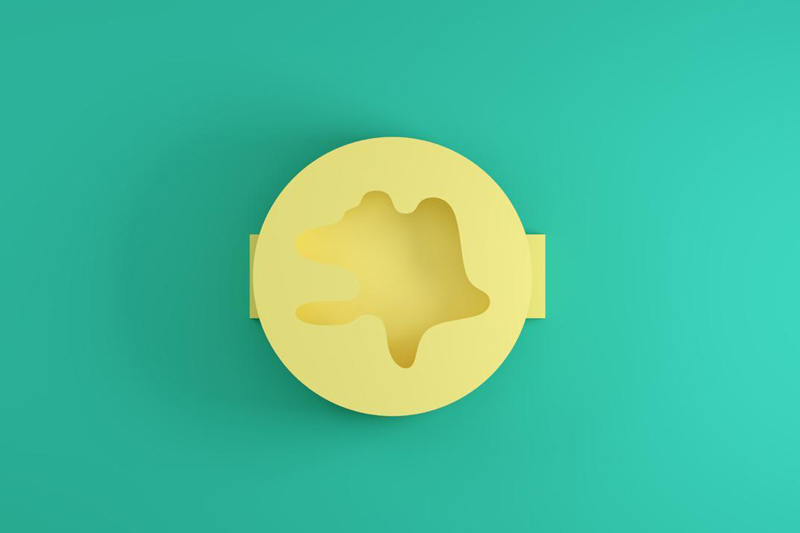

• Cangkuk Bulat: Sesuai untuk kunci, rantai atau barangan kecil (Gambar 10)

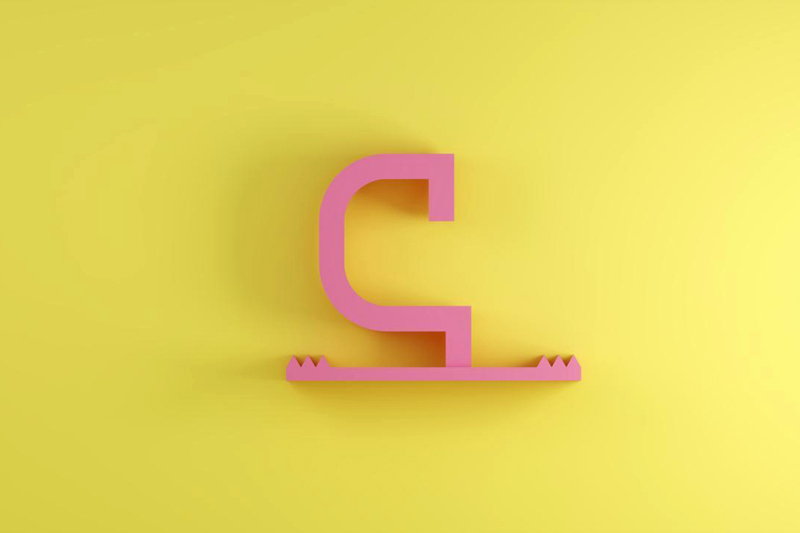

• Cangkuk J: Sesuai untuk beg, topi atau kabel (Gambar 11)
Gunakan filamen PLA atau PETG. Setiap cangkuk bersaiz kecil dan mudah dicetak.
Anggaran masa:
• Cangkuk Bulat: ±38 minit
• Cangkuk J: ±1 jam 20 minit
PASANG DAN SEPADANKAN CANGKUK

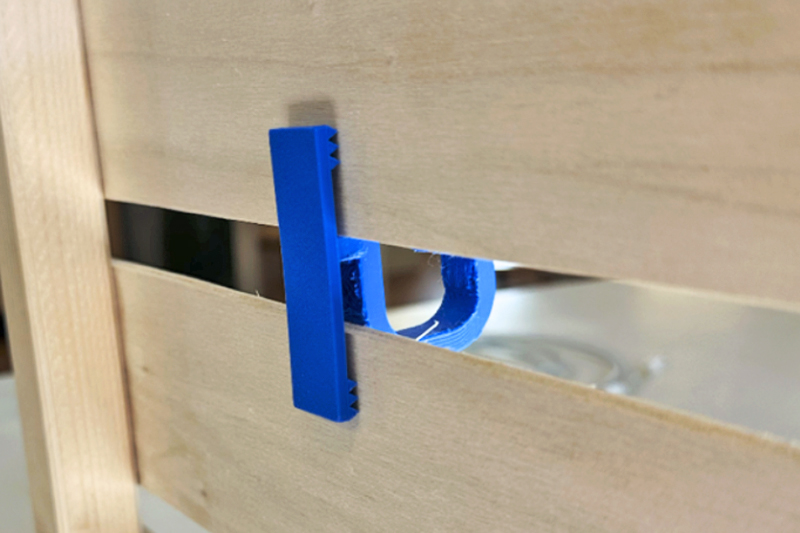

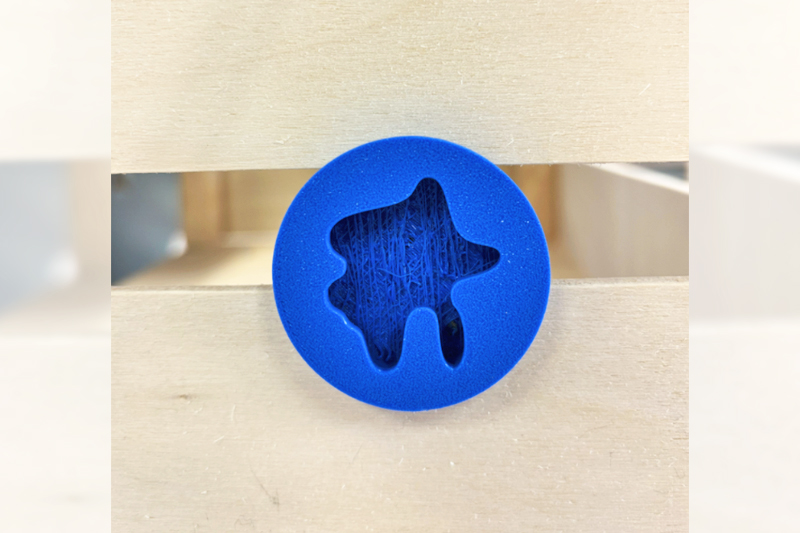

Pilih ruang antara bilah panel untuk meletakkan cangkuk. Pegang secara mendatar, selitkan tab segi empat di antara bilah dan putar 90 darjah hingga cangkuk terkunci. Tiada skru atau alat diperlukan. Untuk menukar kedudukan, putar kembali dan tarik keluar. (Gambar 12 & 13)
HASIL AKHIR PANEL DINDING KOTAK KAYU
Setelah semua komponen siap, panel sedia digunakan! Sistem modular ini membolehkan penyimpanan fleksibel, peribadi dan lestari.
Awda boleh memilih saiz panel, bermain dengan warna filamen cangkuk atau mereka bentuk aksesori anda sendiri untuk gaya yang unik dan tersendiri.
